Tipps & Tricks - Einbau einer Batterie im 92er Troll

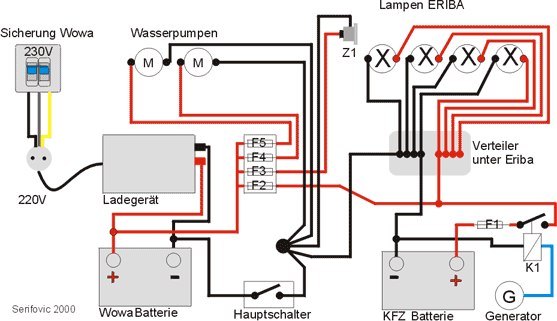

Schaltplan von Freddy ( ETC 112) erstellt und erfolgreich Umgesetzt.


Dies ist ein Beispiel wie man eine Batterie im Wohnwagen einbauen kann.
Fragen bezüglich des Einbaus beantworte ich gerne freddy@serifovic.de
1. Am Fahrzeug neben der Batterie ein Trennrelais eingebaut (K1)
Verwendet habe ich ein ganz normales Arbeitsstrom Relais mit 40A Schaltleistung. Ansteuerung erfolgt über Ladeleitung der Lichtmaschine damit die Batterien nur bei laufenden Motor miteinander verbunden sind.
2. 2x Leitung 2.5 ² zur Anhängersteckdose gezogen
Plusleitung (Rot 2,5² über Sicherung F1 20A und Relais ) in Pin 9 und Minusleitung ( Batterieminus) in Pin 13 der Multiconsteckdose.
3. Zusatzsteckdose 220V unter linken Vordersitz im Eriba eingebaut.
Abgriff der 220V direkt am Verteiler 220V im Wohnwagen.
Vorsicht! Anschlüsse sollten nur von Fachkräften durchführt werden.
4. Batterie, Ladegerät, 4fach Sicherung,Hauptschalter unter dem linken Sitz eingebaut. Alles nach Schaltplan verkabelt.
Als Batterie habe ich eine 70AH BleiGel genommen. Automatik Ladegerät mit Spannung und Stromüberwachung ( U/I Ladeüberwachung) mit 12A
Sicherungshalter mit Schraubdeckel und Handelsüblichen Batterietrennschalter.
5. Leitungen Beleuchtung, Fahrzeugbatterie angeschlossen
Wohnwagenboden durchbohrt und Leitung von Eribaverteiler unter dem Wohnwagen nach innen über Sicherung F2 (8A) an die Zusatzbatterie angeschlossen.
6. Wasserpumpen und 12V Steckdose angeschlossen.
 Die Wasserpumpen über F4 und F5 (8A) angeschlossen
12V Zusatzsteckdose (Z1) über F3 ( 8A) eingebaut und angeschossen.
