Tipps & Tricks - Winterbelüftung Selbstgebaut

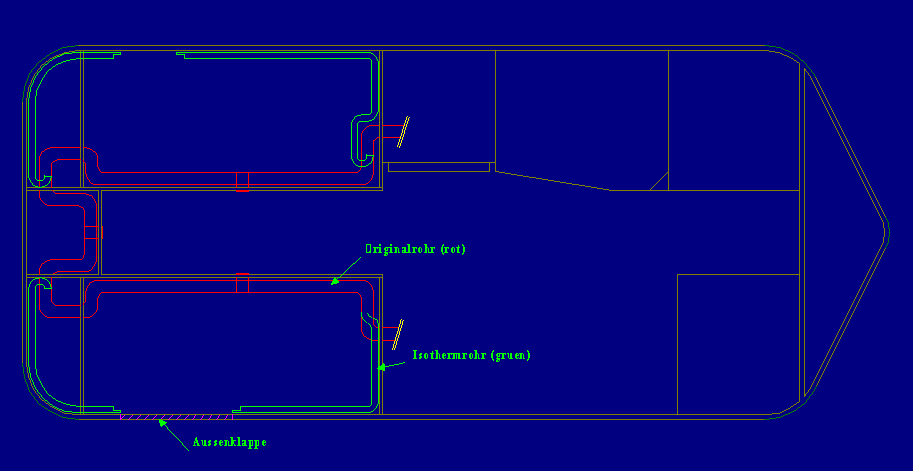

Planung für den Einbau von Winterrückwänden im Troll unter Verwendung des Isotherm- System von Truma.
Um den Druck in den Lüftungsrohren nicht zu stark abzusenken
habe ich die einzelnen Rohrlängen möglichst kurz gehalten, unnötige Löcher wurden zugeklebt.

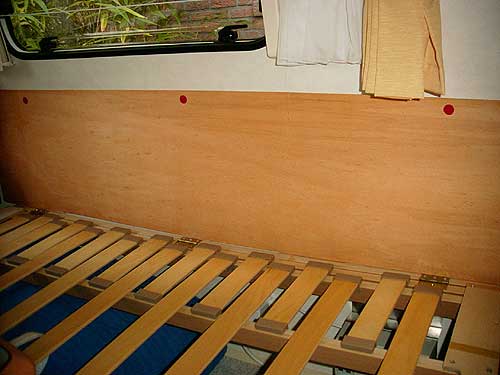

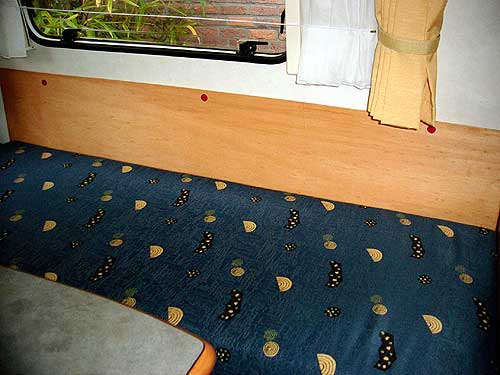

Winterrückwand hinter dem Polster.


Die Holzplatte steht unten auf dem Rand des Lattenrostes auf und wird rückseitig
mit Klettband an den wandseitigen Klettverschlüssen der Polster befestigt.

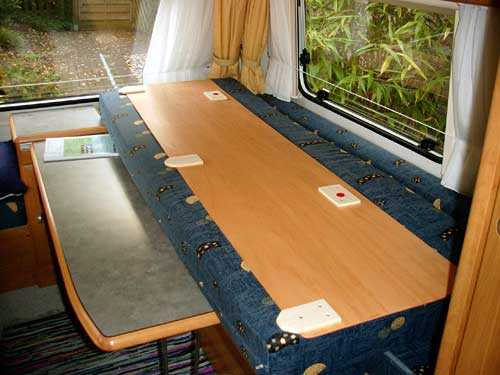

Abstandshalter auf der Rückseite der Winterwand. Unten mit Einsteckzapfen

Hier strömt die warme Luft zwischen Holzplatte und Wohnwagenwand hindurch.
Auch ohne Warmluft bringt die Holzplatte einen deutlichen Effekt;
die Kältestrahlung der Aussenwand wird reflektiert.

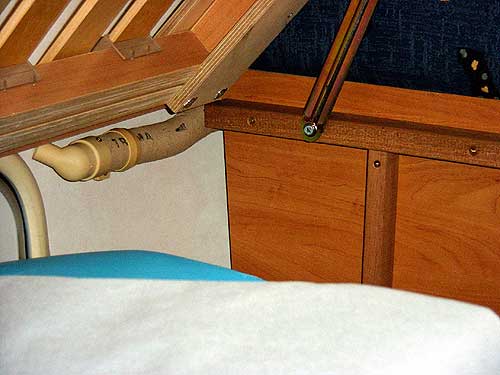

Der Rohrteiler wird einfach in das Heizungsrohr mit eingebaut, das Rohr dazu aufschneiden, Rohrteiler einstecken und anschrauben.
An den kleinen Abzweig wird das Isothermrohr angeschlossen.

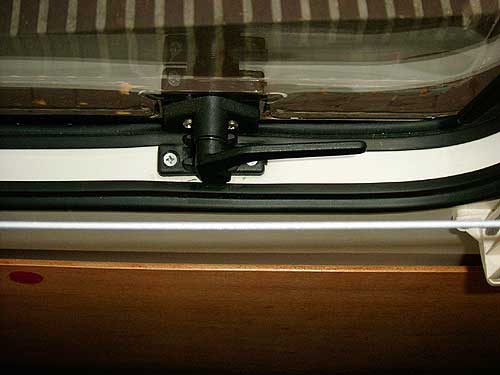

Nicht benötigte Löcher zukleben. Rechts ist ein Endstück angebracht, da dort die Aussenklappe anfängt. Der Luftstrom geht schräg über der Klappe vorbei

Die andere Seite der Kastenklappe.

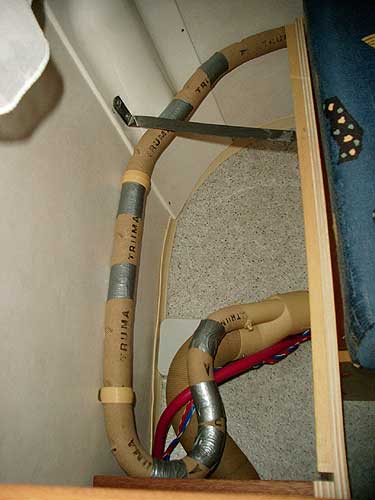

Hier kommt das Isothermrohr aus dem kleinen Bettkasten an der Heckwand

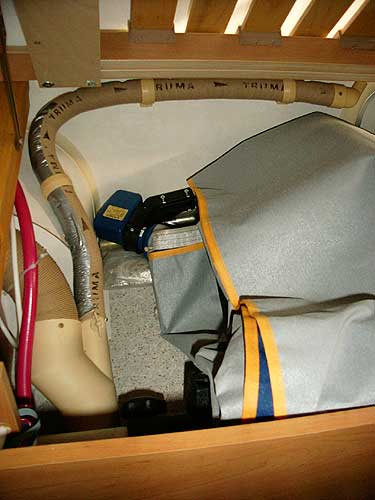

Kleiner Bettkasten an der Heckwand.
Hier wurde keine Holzplatte eingebaut, da bei unserer Einzelbett Variante hier der Kopf beim Schlafen ist und wir gerne kühlen Kopf bewahren.
Aus den Polsterfalten strömt genug warme Luft nach oben.
Guido Schulz - guido-schulz@t-online.de
